VA、VS型圈,即端面密封也叫水封。用于回转运动的端面密封,防止灰尘、水以及其他污物侵入轴承部位或密封系统。
材质:常规材质为丁腈橡胶(NBR),氟橡胶(FKM)也可根据使用环境需要,提供聚氨酯(TPU)产品。
产品硬度:HS80±5A 工作温度:-35~+200℃ 工作压力:0.3mpa 工作速度:30.0m/s
工作介质:油、空气、水。
标准来源:JB/T 6994-93
简 记:VS-80

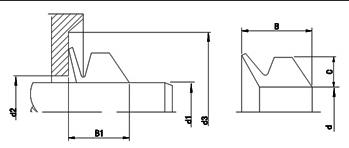

V型水封有四种标准设计:截面形状
订货号 | 轴径尺寸 | 内径 | 截面高度 | 截面尺寸 | 截面尺寸 | 尺寸 | 尺寸 | 安装尺寸 |
d1 | d | C | A | B | d2 | d3 | B1 | |
VS-5 | 4.5-5.5 | 4 | 2 | 3.9 | 5.2 | d1+1 | d1+6 | 4.5±0.4 |
VS-6 | 5.5-6.5 | 5 | 2 | 3.9 | 5.2 | d1+1 | d1+6 | 4.5±0.4 |
VS-7 | 6.5-8.0 | 6 | 2 | 3.9 | 5.2 | d1+1 | d1+6 | 4.5±0.4 |
VS-8 | 8.0-9.5 | 7 | 2 | 3.9 | 5.2 | d1+1 | d1+6 | 4.5±0.4 |
VS-10 | 9.5-11.5 | 9 | 3 | 5.6 | 7.7 | d1+1 | d1+9 | 6.7±0.6 |
VS-12 | 11.5-13.5 | 10.5 | 3 | 5.6 | 7.7 | d1+1 | d1+9 | 6.7±0.6 |
VS-14 | 13.5-15.5 | 12.5 | 3 | 5.6 | 7.7 | d1+1 | d1+9 | 6.7±0.6 |
VS-16 | 15.5-17.5 | 14 | 3 | 5.6 | 7.7 | d1+1 | d1+9 | 6.7±0.6 |
VS-18 | 17.5-19 | 16 | 3 | 5.6 | 7.7 | d1+1 | d1+9 | 6.7±0.6 |
VS-20 | 19-21 | 18 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
VS-22 | 21-24 | 20 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
VS-25 | 24-27 | 22 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
VS-28 | 27-29 | 25 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
VS-30 | 29-31 | 27 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
VS-32 | 31-33 | 29 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
VS-36 | 33-36 | 31 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
VS-38 | 36-38 | 34 | 4 | 7.9 | 10.5 | d1+2 | d1+12 | 9.0±0.8 |
VS-40 | 38-43 | 36 | 5 | 9.5 | 13 | d1+2 | d1+15 | 11.0±1.0 |
VS-45 | 43-48 | 40 | 5 | 9.5 | 13 | d1+2 | d1+15 | 11.0±1.0 |
VS-50 | 48-53 | 45 | 5 | 9.5 | 13 | d1+2 | d1+15 | 11.0±1.0 |
VS-56 | 53-58 | 49 | 5 | 9.5 | 13 | d1+2 | d1+15 | 11.0±1.0 |
VS-60 | 58-63 | 54 | 5 | 9.5 | 13 | d1+2 | d1+15 | 11.0±1.0 |
VS-63 | 63-68 | 58 | 5 | 9.5 | 13 | d1+2 | d1+15 | 11.0±1.0 |
VS-71 | 68-73 | 63 | 6 | 11.3 | 15.5 | d1+3 | d1+18 | 13.5±1.2 |
VS-75 | 73-78 | 67 | 6 | 11.3 | 15.5 | d1+3 | d1+18 | 13.5±1.2 |
VS-80 | 78-83 | 72 | 6 | 11.3 | 15.5 | d1+3 | d1+18 | 13.5±1.2 |
VS-85 | 88-93 | 76 | 6 | 11.3 | 15.5 | d1+3 | d1+18 | 13.5±1.2 |
VS-90 | 93-98 | 81 | 6 | 11.3 | 15.5 | d1+3 | d1+18 | 13.5±1.2 |
VS-95 | 93-98 | 85 | 6 | 11.3 | 15.5 | d1+3 | d1+18 | 13.5±1.2 |
VS-100 | 98-105 | 90 | 6 | 11.3 | 15.5 | d1+3 | d1+18 | 13.5±1.2 |
VS-110 | 105-115 | 99 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
VS-120 | 115-125 | 108 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
VS-130 | 125-135 | 117 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
VS-140 | 135-145 | 126 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
VS-150 | 145-155 | 135 | 7 | 13.1 | 18 | d1+4 | d1+21 | 15.5±1.5 |
VS-160 | 155-165 | 144 | 8 | 15 | 20.5 | d1+4 | d1+24 | 18.0±1.8 |
VS-170 | 165-175 | 153 | 8 | 15 | 20.5 | d1+4 | d1+24 | 18.0±1.8 |
VS-180 | 175-185 | 162 | 8 | 15 | 20.5 | d1+4 | d1+24 | 18.0±1.8 |
VS-190 | 185-195 | 171 | 8 | 15 | 20.5 | d1+4 | d1+24 | 18.0±1.8 |
VS-200 | 195-210 | 180 | 8 | 15 | 20.5 | d1+4 | d1+24 | 18.0±1.8 |
