产品名称:星型密封圈

发布时间:2012-4-7 10:05:48

查看次数:

 产品介绍:
  星形密封圈是四唇口密封,形状类似X,因此又称为X形圈。它是在O形圈基础上性能又作了改进和提高,可代替大部分0形圈场合。
  星型密封圈的应用范围很广。根据温度,压力和介质选择合适的材料。为了使作为密封元件的星形密封圈适应给定应用场合,就应考虑所有的工作参数间的相互制约。在确定应用规范时,必须考虑到峰值温度、连续工作温度以及运行周期。在旋转场合,还必须考虑由于磨擦热引起的温升。
X型圈优点:
    1.与O形圈相比,由于星形密封圈在密封唇之间形成润滑容腔,具有较小的磨擦阻力,启动阻力。
    2.由于它的飞边位置在截面的凹处,所以密封效果好。
    3.非圆形截面,避免在往复运动时产生滚动。

星型圈作用原理:
自身具有弹性密封性能力的双作用密封件。由初始安装时的预压缩产生了径向或轴向的接触应力与系统压力叠加实现密封功能。叠加后的密封力随着系统压力的增加而增加。在压力作用下,星形密封圈像具有很高表面张力的流体一样。可以将所爱压力均匀向各个面传递。
星型密封圈的应用广泛,但主要用于动密封,但其使用受压力与速度的限制。
动密封的应用:
用于密封往复运动的活塞、活塞杆、柱塞;用于密封摆动、旋转或螺旋运动的轴或心轴。
静密封应用:密封径向静止的零件,如套筒、端盖、管密封轴向静止的零件,如法兰、盖板等。

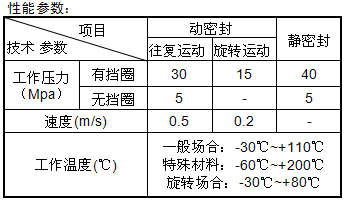

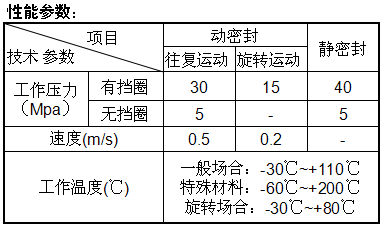

工作参数:
 动密封:
  往复运动:≤5Mpa  无档圈:≤30Mpa使用档圈
  旋转运动:≤5Mpa使用档圈
  静密封:≤5MPa 无档圈:≤40Mpa使用档圈。
工作速度:
  往复运动:≤0.5m/s 旋转运动:≤2m/s
工作介质:通过选择不同特性的材料,基本可以时间对所有的液体、气体和化学品的密封。
星型圈-Ring)X形圈
編號 XAS-568 內徑 公差 厚度 公差 備註 XAS-568 內徑 公差 厚度 公差 備註
1 X008 4.47  ±0.12 1.78 ±0.08 X228 56.78  ±0.25 3.53 ±0.10
2 X010 6.07  1.78 X229 59.92  3.53
3 X011 7.65  1.78 X230 63.09  3.53
4 X012 9.25  1.78
5 X013 10.82  1.78
6 X018 18.87  1.78 X325 37.47  ±0.25 5.34 ±0.12
7 X326 40.64  5.34
8
9 X109 7.59  ±0.12 2.62 ±0.08
10 X111 10.77  2.62 X 6.00  ±0.12 2.2 ±0.08
11 X112 12.37  2.62
12 X113 13.94  2.62
13 X115 17.12  2.62 X 20.90  ±0.15 3.53 ±0.10
14 X116 18.72  2.62
15 X119 23.47  ±0.15 2.62
16 X133 45.70  ±0.25 2.62
17
18
19 X203 7.52  ±0.12 3.53 ±0.10 *
20 X210 18.64  ±0.15 3.53
21 X212 21.82  3.53
22 X213 23.40  3.53
23 X215 26.58  3.53
24 X217 29.75  3.53
25 X219 32.92  3.53
26 X220 34.52  3.53
27 X221 36.09  3.53
28 X222 37.70  3.53
29 X223 40.87  ±0.25 3.53
30 X227 53.57  3.53
